El soterrani del museu està dividit en diversos espais:

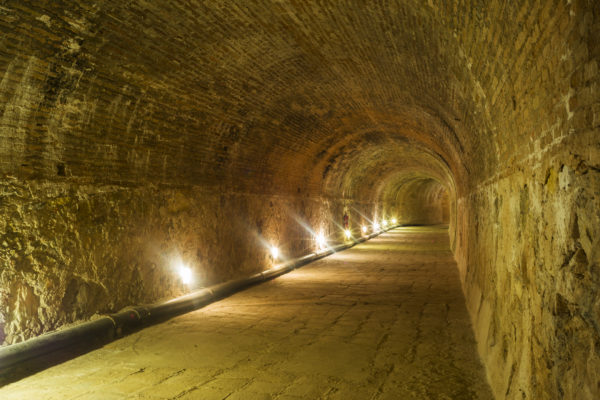

Galeria d'entrada d'aigua de les antigues turbines

Abans de la instal·lació de la turbina Planas, Flaquer i Cia l'any 1899, la fàbrica va utilitzar unes altres turbines angleses, que estaven situades en un nivell inferior. Aquesta galeria subterrània portava l'aigua de la resclosa del Cairat a les turbines.

Salt de l'aqüeducte

Està situat a l'extrem de l'aqüeducte, que és la part aèria del canal que condueix l'aigua des del canal del Cairat a la turbina. El salt el forma una torre on s'ubicava la part vertical de la conducció d'aigua a les turbines. Encara es conserva la part més alta del tub, en forma d'embut. Entre el tub i la paret circular de l'interior de la torre hi ha una escala de caragol que encara es conserva.

Galeria de desguàs

Aquesta galeria subterrània permetia la sortida d'aigua de les antigues turbines cap al canal exterior de desguàs de Broquetes. També fou aprofitada, més tard i per a la mateixa funcionalitat, per a la turbina Planas.

Mirador del canal de Broquetes

Al final de la galeria es pot observar l'antic canal de Broquetes. Aquest canal és el que desguassa tota l'aigua de les turbines de la fàbrica directament al riu Llobregat.

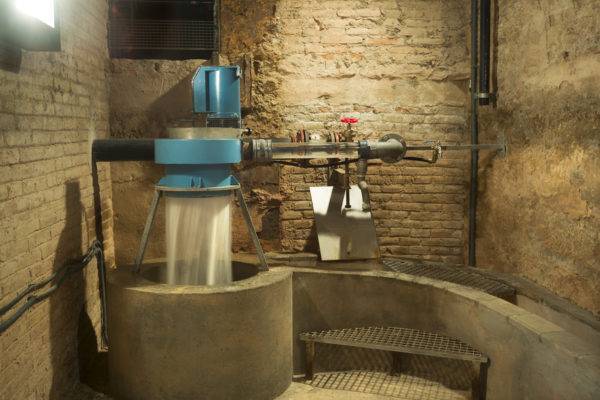

Minicentral hidroelèctrica

En aquest espai, el museu presenta una minicentral hidroelèctrica, que es va instal·lar el 1998 per a ús pedagògic. Consta d'una turbina Pelton acoblada a un generador elèctric capaç de produir 1,6 Kw. En el moment en què s'obre la vàlvula, l'aigua entra a pressió pel tub de la turbina, fa girar el rodet i l'alternador genera energia elèctrica.

La turbina Francis de LESA

L'any 1950, es va condicionar un espai per instal·lar una nova turbina, una turbina Francis de la casa LESA, que actualment està inutilitzada. Per funcionar, aprofitava l'aigua provinent de la galeria de desguàs de la turbina Planas, conduïda mitjançant les comportes manuals.
